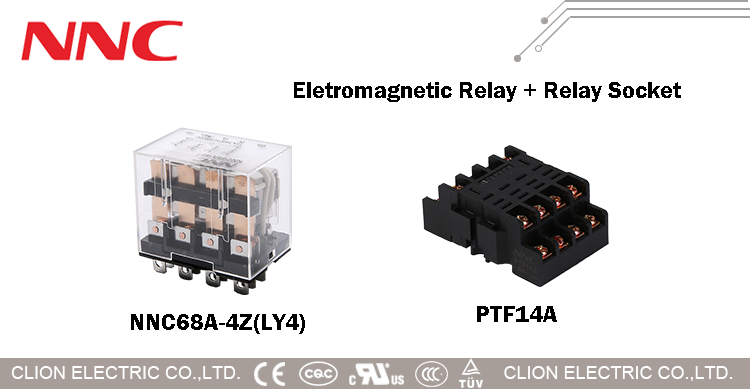

68A-4Z

Fitur Kontak

Membentuk

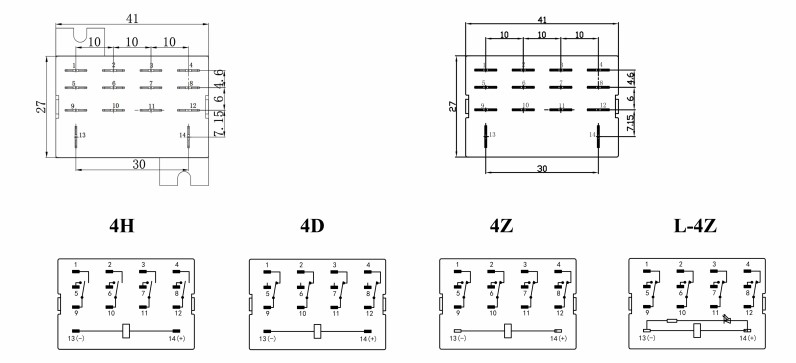

4Z(4PDT);4H(4PST-TIDAK);4D(4PST-NC)

Nilai beban

12A

Tegangan peralihan maks

240VAC/28VDC

Resistensi kontak

≤100mΩ

Bahan

Paduan Ag (AgSnO2)

Kehidupan listrik

≥1*10⁵

Kehidupan mekanis

≥1*10⁷

Tegangan operasi (23℃)

DC:≤75%*Tegangan terukur, AC:≤80%*Tegangan terukur

Tegangan pelepasan (23℃)

DC:≥10%*Tegangan terukur, AC:≥30%*Tegangan terukur

Tegangan maksimum (23℃)

110%*Tegangan terukur

Tegangan kumparan

DC6-220V, AC6-380V (Penyesuaian diperbolehkan)

Kekuatan kumparan

DC: 1,5W, AC: 3,0VA

Waktu penjemputan

≤15ms

Waktu rilis

≤10ms

Kekuatan dielektrik

Antara kontak terbuka dari kutub yang sama

1000VAC selama 1 menit

Antara kontak kutub yang berbeda

1000VAC selama 1 menit

Antara kontak dan koil

1500VAC selama 1 menit/4500VAC selama 1 menit

Resistensi isolasi

≥100mΩ(500VDC)

Suhu lingkungan

-40°C ~ 85°C

Kelembaban sekitar

45%-75%RH

Tekanan atmosfir

86-106KPa

Resistensi guncangan

10G (pulsa setengah gelombang sinusoidal: 11ms)

Ketahanan terhadap getaran

10-55Hz (amplitudo ganda: 1,5 mm)

Instalasi

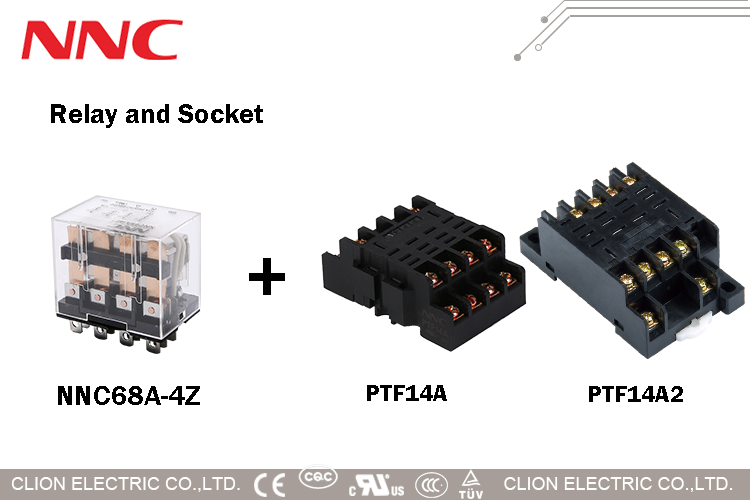

PCB atau Soket dengan DIN Rail

Berat

Kira-kira.65g/buah

Sedang mengemas

Karton dengan kotak kertas di dalamnya

300PCS/Karton, GW: 20KG, NW 19KG, Dimensi (mm):330×310×345
