NNBab 68BVL(HH52P, HH53P, HH54P) Relai Tujuan Umum |
| ||||||||
Model dan Deskripsi | |||||||||
NNC68BVL(HH52P) - 2C 3A DC12V Tegangan Kumparan Nilai Beban Kontak Model | 2C | 4C | |||||||
★Formulir kontak: H=TIDAK, D=NC, Z=TIDAK&NC | |||||||||
Spesifikasi | |||||||||
Dimensi | 27.3mm*21mm*36.2mm | ||||||||
Fitur Kontak | Membentuk | 2Z(DPDT);2H(DPST-TIDAK);2D(DPST-NC) | 4Z(4PDT);4H(4PST-TIDAK);4D(4PST-NC) | ||||||
Nilai beban | 6.5A/10A | 5A | |||||||
Tegangan peralihan maks | 240VAC/28VDC | ||||||||
Resistensi kontak | ≤100mΩ | ||||||||
Bahan | Paduan Ag (AgSnO2) | ||||||||
Kehidupan listrik | ≥1*105 | ||||||||
Kehidupan mekanis | ≥1*107 | ||||||||
Tegangan operasi (23℃) | DC:≤75%*Tegangan terukur, AC:≤80%*Tegangan terukur | ||||||||
Tegangan pelepasan (23℃) | DC:≥10%*Tegangan terukur, AC:≥30%*Tegangan terukur | ||||||||
Tegangan maksimum (23℃) | 110%*Tegangan terukur | ||||||||
Ctegangan minyak | DC6-220V, AC6-380V (Penyesuaian diperbolehkan) | ||||||||
Kekuatan kumparan | DC: 0,9W, AC: 1.2VA | ||||||||
Waktu penjemputan | ≤15ms | ||||||||
Waktu rilis | ≤10ms | ||||||||
Kekuatan dielektrik | Di antara buka kontak dari kutub yang sama | 1000VAC selama 1 menit | |||||||
Di antara kontak kutub yang berbeda | 1000VAC selama 1 menit | ||||||||
Antara kontak dan koil | 1500VAC selama 1 menit/4500VAC selama 1 menit | ||||||||
Resistensi isolasi | ≥100mΩ(500VDC) | ||||||||
Suhu lingkungan | --40°C ~ 85°C | ||||||||
Kelembaban sekitar | 45%-85% RH | ||||||||
Tekanan atmosfir | 86-106KPa | ||||||||
Resistensi guncangan | 10G (pulsa setengah gelombang sinusoidal: 11ms) | ||||||||
Ketahanan terhadap getaran | 10-55Hz (amplitudo ganda: 1,5 mm) | ||||||||

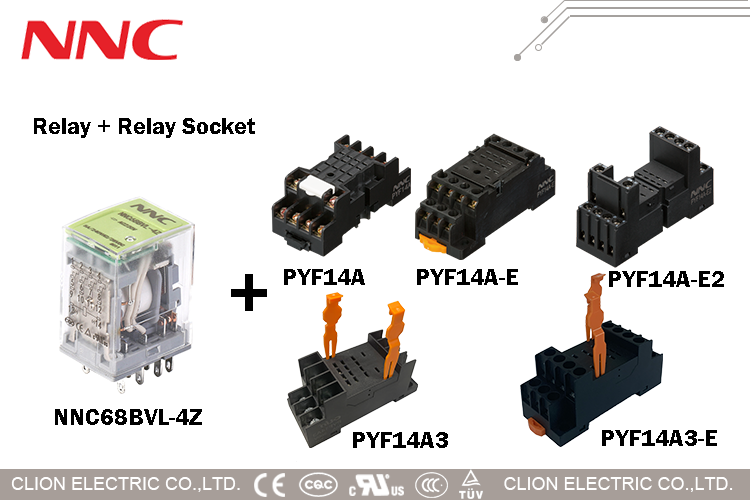

Instalasi | PCB atau Soket dengan DIN Rail atau Sekrup | ||||||||
Berat | Kira-kira.33g/buah | Kira-kira.35g/buah | |||||||
Sedang mengemas | Karton dengan kotak kertas di dalamnya | 600PCS/Karton, GW: 21KG, NW: 20KG, Dimensi (mm): 330×310×345 | |||||||

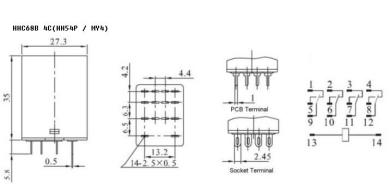

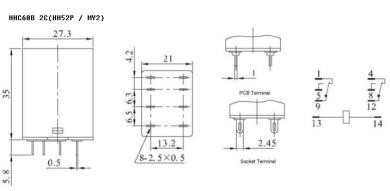

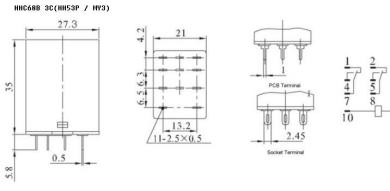

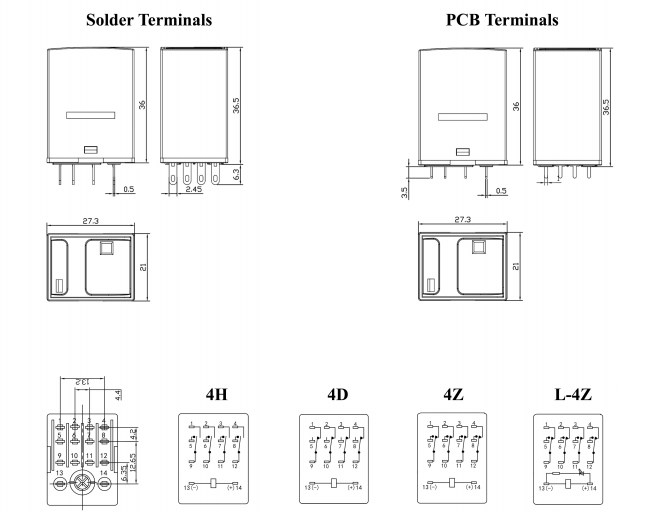

Diagram Pengkabelan & Tampilan Bawah | |||||||||

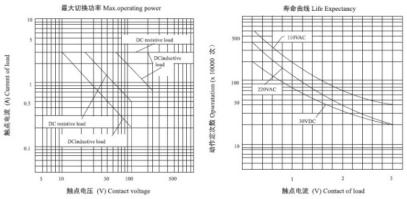

Grafik Kinerja | |||||||||
