69KTL-2Z

NNC69KTL(JQX-14FT) Relai PCB Miniatur

Model dan Deskripsi

NNC69KTL(JQX-14FT) - 1C 10A DC24V

Tegangan Kumparan

Nilai Beban

Kontak

Model

1Z

2C

★Formulir kontak: H=TIDAK, D=NC, Z=TIDAK&NC

Spesifikasi

Dimensi

28.8mm*12.7mm*34mm

Fitur Kontak

Membentuk

1Z(SPDT);1H(SPST-TIDAK);1D(SPST-NC)

2Z(DPDT);2H(DPST-TIDAK);2D(DPST-NC)

Nilai beban

NO15A

tidak12A

8A

Tegangan peralihan maks

277VAC/30VDC

Resistensi kontak

≤100mΩ

Bahan

Paduan Ag (AgSnO2)

Kehidupan listrik

≥1*105

Kehidupan mekanis

≥1*107

Tegangan operasi (23℃)

DC:≤75%*Tegangan terukur, AC:≤80%*Tegangan terukur

Tegangan pelepasan (23℃)

DC:≥10%*Tegangan terukur, AC:≥30%*Tegangan terukur

Tegangan maksimum (23℃)

110%*Tegangan terukur

Ctegangan minyak

DC3-110V, AC6-240V (Penyesuaian diperbolehkan)

Kekuatan kumparan

DC: 0,53W, AC: 1.2VA

Waktu penjemputan

≤20ms

Waktu rilis

≤10ms

Kekuatan dielektrik

Di antara buka kontak dari kutub yang sama

1200VAC/1 menit (arus bocor 1mA)

Di antara kontak kutub yang berbeda

1200VAC/1 menit (arus bocor 1mA)

Antara kontak dan koil

5000VAC/1 menit (arus bocor 1mA)

Resistensi isolasi

≥100mΩ(500VDC)

Suhu lingkungan

-55℃ ~70℃

Kelembaban sekitar

35%-80%RH

Tekanan atmosfir

86-106KPa

Resistensi guncangan

10G (pulsa setengah gelombang sinusoidal: 11ms)

Ketahanan terhadap getaran

10-55Hz (amplitudo ganda: 1,5 mm)

Instalasi

PCB atau Soket dengan DIN Rail

Berat

Kira-kira.19g/buah

Sedang mengemas

Karton dengan kotak busa di dalamnya

200PCS/Karton, GW: 5KG, NW: 4KG, Dimensi (mm): 350×245×220

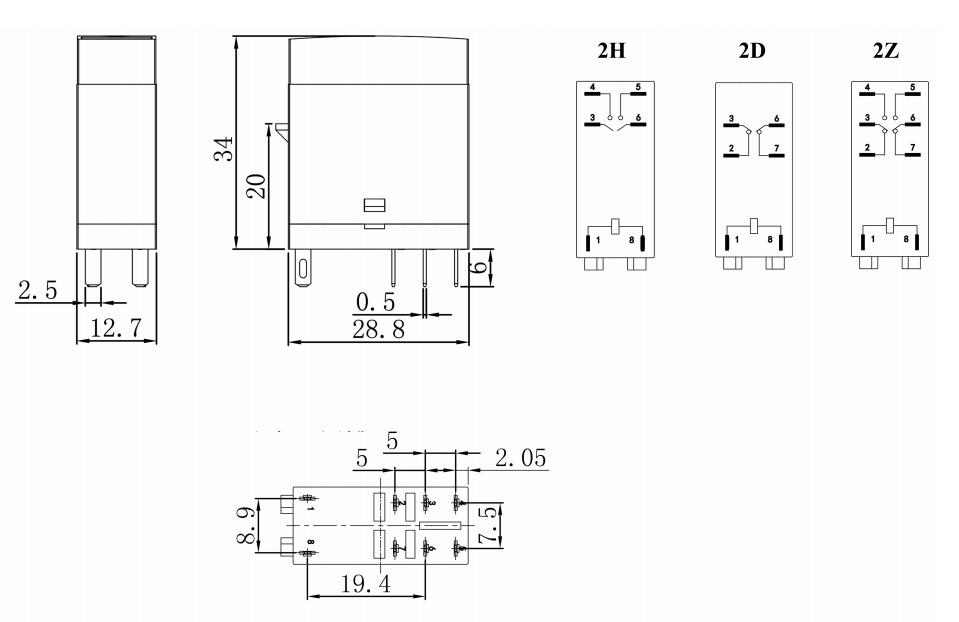

Diagram Pengkabelan & Tampilan Bawah

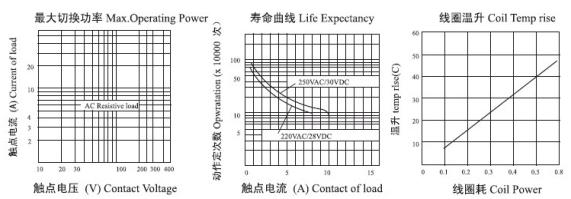

Grafik Kinerja
